AD20 原理图设计流程

Altium Designer 20 的原理图设计大致可以分为9个步骤：

（1）新建原理图。这是原理图设计的第一步。

（2）图纸设置。图纸设置就是要设置图纸的大小，方向等信息。图纸设置要根据电路图的内容和标准化来进行。

（3）加载元件库。加载元件库就是添加原理图绘制所需要用到的元件库添加到工程中。

（4）放置元件。从加载的元件库中选择需要的元件放置到原理图中。

（5）元件位置调整。根据原理图设计需要，将元件调整到合适的位置和方向，以便连线。

（6）连线。根据所要设计的电气关系，用带有电气属性的导线、总线、线束和网络标号等将各个元件连接起来。

（7）位号标注。用原理图标注工具将元件的位号统一标注。

（8）编译查错。在绘制完原理图后，绘制PCB之前，需要用软件自带ERC（Electrical Rule Check）功能对常规的一些电气规则进行检查，避免一些常规性错误。

（9）打印输出。设计完成后，根据需要，可选择对原理图进行打印或输出电子档格式文件。

1.图纸大小

Altium Designer 19原理图图纸大小默认为A4大小，用户可以根据设计需要将图纸大小设置为其他尺寸。

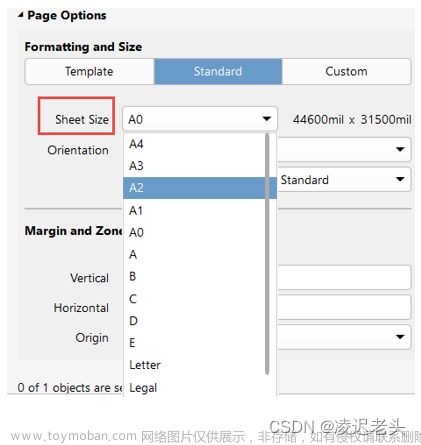

设置方法为：在原理图图纸框外空白区域双击鼠标左键，弹出原理图参数设置面板，在Sheet Size中选择需要的图纸大小。

 2.图纸栅格

进入原理图编辑环境后，编辑窗口的背景是网格型的，这种栅格就是可视栅格，是可以改变的。栅格为元件的放置和线路的连接带来了极大的方便，使用户可以轻松的排列器件，整齐的连线。Altium Designer 19中有“捕捉栅格”、“可视栅格”、“电气栅格”3种栅格。单击绘图工具栏上的栅格按钮     可以对图纸的栅格进行设置。

 3.创建原理图模板

利用Altium Designer软件在原理图中创建自己的模板，可以在图纸的右下角绘制一个表格用于显示图纸的一些参数，例如文件名、作者、修改时间、审核者、公司信息、图纸总数及图纸编号等信息。用户可以按照自己的需求自定义模板风格，另外用户还可以根据需要显示内容的多少来添加或减少表格的数量。创建原理图模板的步骤如下：

（1）在AD原理图设计环境下，新建一个自由原理图文件。

 （2）设置原理图。进入空白原理图文档后，打开Properties设置对话框，在Page Options下的Formatting and Size参数栏中选择Standard标签，取消勾选Title Block复选框，将原理图右下角的标题区块取消，用户可以重新设计一个符合本公司的图纸模板。

 （3）设计模板。使用绘图工具栏里面的放置线工具开始描绘图纸信息栏图框（图框风格具体根据自己公司的要求进行设计），单击实用工具栏中的“绘图工具”按钮      单击“放置线”按钮      开始描绘图框（注意：不能使用Wire线绘制），建议将线型修改为Samllest颜色修改为黑色进行描画。

 （4）接下来就是添加信息栏各类信息，这里放置的文本有两种类型，一种是固定文本，另一种是动态信息文本。固定文本一般为信息栏标题文本，例如：在图框第一个框要放置一个“文件名”的固定文本，执行菜单栏中“放置”→“文本字符串”命令，放置文本，单击文本可以对文字内容进行修改。然后放置动态文本，放置方法和前面固定文本的放置方法一致，只不过动态文本需要在Text下拉框中选择对应的文本属性。例如在“文件名”后面放置一个动态文本，在加入另一行文本字符串后，双击文字打开文本属性编辑对话框，在文本下拉框中选择“=DocumentName” 选项，单击确定后，在图纸上会自动显示当前的文档名。

（5）Text文本框下拉列表框中各选项说明如下：

=Current：显示当前的系统时间。

=CurrentDate；显示当前的系统日期。

=Date：显示文档创建日期。

=DocumentFullPathAnName：显示文档的完整保存路径。

=DocumentName：显示当前文档的完整文档名。

=ModifieDate：显示最后修改的日期。

=ApproveBy：图纸审核人。 

=CheckeBy：图纸检验人。 

=Author：图纸作者。 

=CompanyName：公司名称。

=DrawnBy：绘图者。 

=Engineer：工程师，需在文档选项中预设数值，才能被正确显示。 

=Organization：显示组织/机构。 

=Address1/2/3/4：显示地址1/2/3/4。

=Title：显示标题。

=DocumentNumber：文档编号。

=Revision：显示版本号。

=SheetNumber：图纸编号。

=SheetTotal：图纸总页数。

=ImagePath：影像路径。

=Rule：规则，需要在文档选项中预设值。

（6）创建好模板后，执行菜单栏中“文件”→“另存为”命令，保存创建好的模板文件，保存文件的类型为Advanced Schematic template(*. SchDot)，文件扩展名为.SchDot。同时可以将模板的名称进行改变。

4.调用原理图模板

有了前面创建好的原理图模板后，如果想调用此模板，需打开优选项，在Schematic选项下的Genral中选择默认空白纸张模板。在“模板”下拉选项框中选择之前创建好的模板，下次新建原理图文件时软件就会调用自己建立的文档模板了（注意：要先设置好模板再新建原理图，系统才会调用自己建立的模板文件，否则都是软件默认的原理图模板）。

1.原理图常用检测设置

原理图的常用检测项可在“工程选项”中设置。执行菜单栏中“工程”→“工程参数”命令，打开Options for PCB Project对话框，所有与项目有关的选项都可以在此对话框中设置。

 2.原理图的编译

对原理图的各种电气错误等级设置完毕后，用户便可以原理图进行编译操作。执行菜单栏中“工程”→Compile PCB Project…命令即可进行原理图文件的编译。文件编译后，系统的检测结果将出现在Messages（信息）面板中。

3.原理图的修正

当原理图编译无误时，Messages（信息）面板中将为空。当出现错误等级为Fatal Error（严重的错误）或Error（错误）以及Warning（警告）时，Messages（信息）面板将自动弹出。用户需要根据Messages（信息）面板对错误进行修改，直到所有错误清除完才能完成原理图的修正。
