Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

这篇具有很好参考价值的文章主要介绍了Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)。希望对大家有所帮助。如果存在错误或未考虑完全的地方，请大家不吝赐教，您也可以点击"举报违法"按钮提交疑问。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

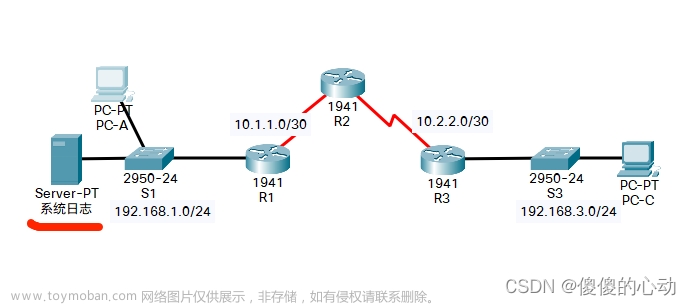

拓扑图

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

地址分配表

设备	接口	IP 地址	子网掩码	默认网关	交换机端口
R1	G0/1	192.168.1.1	255.255.255.0	不适用	S1 F0/1
R1	S0/0/0	10.1.1.1	255.255.255.252	不适用	不适用
R2	S0/0/0 (DCE)	10.1.1.2	255.255.255.252	不适用	不适用
R2	S0/0/1 (DCE)	10.2.2.2	255.255.255.252	不适用	不适用
R3	G0/1	192.168.3.1	255.255.255.0	不适用	S3 F0/1
R3	S0/0/0	10.2.2.1	255.255.255.252	不适用	不适用
系统日志	NIC	192.168.1.50	255.255.255.0	192.168.1.1	S1 F0/2
PC-A	NIC	192.168.1.2	255.255.255.0	192.168.1.1	S1 F0/3
PC-C	NIC	192.168.3.2	255.255.255.0	192.168.3.1	S3 F0/2

目标

· 启用 IOS IPS。

· 配置日志记录。

· 修改 IPS 签名。

· 验证 IPS。

背景/ 场景

您的任务是在 R1 上启用 IPS 以扫描进入 192.168.1.0 网络的流量。

标记为“syslog”（系统日志）的服务器用于记录 IPS 消息。您必须配置路由器，以确定将接收日志记录消息的系统日志服务器。使用系统日志 (syslog) 监控网络时，在系统日志 (syslog) 消息中显示正确的时间和日期至关重要。设置时钟并配置时间戳服务，以登录路由器。最后，启用 IPS 以生成警报并以内联方式丢弃 ICMP 回应应答数据包。

已预配置服务器和 PC。已使用以下信息对路由器进行了预配置：

o 启用密码：ciscoenpa55

o 控制台密码：ciscoconpa55

o SSH 用户名和密码：SSHadmin/ciscosshpa55

o OSPF 101

第 1 部分：启用 IOS IPS

注意：在 Packet Tracer 中，路由器已导入并实施了签名文件。它们是闪存中的默认 XML 文件。出于此原因，不需要配置加密公钥和完成签名文件的手动导入。

步骤 1：启用安全技术包。

a. 在 R1 上，发出 show version 命令以查看安全技术包许可证信息。

b. 如果安全技术包尚未启用，请使用以下命令启用技术包。

R1(config)#license boot module c1900 technology-package securityk9

c. 接受最终用户许可协议。

d. 保存运行配置并重新加载该路由器以启用安全许可证。

R1#write

Building configuration...

[OK]

R1#reload

e. 使用 show version 命令验证是否启用了安全技术包。

R1#show version

Cisco IOS Software, C1900 Software (C1900-UNIVERSALK9-M), Version 15.1(4)M4, RELEASE SOFTWARE (fc2)

Technical Support: http://www.cisco.com/techsupport

Copyright (c) 1986-2007 by Cisco Systems, Inc.

Compiled Wed 23-Feb-11 14:19 by pt_team

ROM: System Bootstrap, Version 15.1(4)M4, RELEASE SOFTWARE (fc1)

cisco1941 uptime is 8 minutes, 51 seconds

System returned to ROM by power-on

System image file is "flash0:c1900-universalk9-mz.SPA.151-1.M4.bin"

Last reload type: Normal Reload

This product contains cryptographic features and is subject to United

States and local country laws governing import, export, transfer and

use. Delivery of Cisco cryptographic products does not imply

third-party authority to import, export, distribute or use encryption.

Importers, exporters, distributors and users are responsible for

compliance with U.S. and local country laws. By using this product you

agree to comply with applicable laws and regulations. If you are unable

to comply with U.S. and local laws, return this product immediately.

A summary of U.S. laws governing Cisco cryptographic products may be found at:

http://www.cisco.com/wwl/export/crypto/tool/stqrg.html

If you require further assistance please contact us by sending email to

export@cisco.com.

Cisco CISCO1941/K9 (revision 1.0) with 491520K/32768K bytes of memory.

Processor board ID FTX152400KS

2 Gigabit Ethernet interfaces

2 Low-speed serial(sync/async) network interface(s)

DRAM configuration is 64 bits wide with parity disabled.

255K bytes of non-volatile configuration memory.

249856K bytes of ATA System CompactFlash 0 (Read/Write)

License Info:

License UDI:

-------------------------------------------------

Device# PID SN

-------------------------------------------------

*0 CISCO1941/K9 FTX15241P4M

Technology Package License Information for Module:'c1900'

----------------------------------------------------------------

Technology Technology-package Technology-package

Current Type Next reboot

-----------------------------------------------------------------

ipbase ipbasek9 Permanent ipbasek9

security securityk9 Evaluation securityk9

data disable None None

Configuration register is 0x2102

R1#

步骤 2：验证网络连接。

从 PC-C 对 PC-A 执行 ping 操作。该 ping 操作应该能够成功。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

从 PC-A 对 PC-C 执行 ping 操作。该 ping 操作应该能够成功。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

步骤 3：在闪存中创建 IOS IPS 配置目录。

在 R1 上，使用 mkdir 命令在闪存中创建一个目录。将目录命名为 ipsdir。

R1#mkdir ipsdir

Create directory filename [ipsdir]?

Created dir flash:ipsdir

R1#

步骤 4：配置 IPS 签名存储位置。

在 R1 上，将 IPS 签名存储位置配置为你刚刚创建的目录。

R1(config)#ip ips config location flash:ipsdir

步骤 5：创建 IPS 规则。

在 R1 上，在全局配置模式下使用 ip ips name name 命令创建 IPS 规则名称。将 IPS 规则命名为 iosips。

R1(config)#ip ips name iosips

步骤 6：启用日志记录。

IOS IPS 支持使用系统日志发送事件通知。默认情况下，启用系统日志通知。如果启用了日志记录控制台，会显示 IPS 系统日志消息。

启用系统日志（如果未启用）。

R1(config)#ip ips notify log

如有必要，在特权 EXEC 模式下使用 clock set 命令重置时钟。

R1#clock set 10:20:00 10 May 2023

使用 show run 命令验证是否在路由器上启用了日志记录的时间戳服务。启用时间戳服务（如果未启用）。

R1(config)#service timestamps log datetime msec

d. 将日志消息发送到 IP 地址为 192.168.1.50 的系统日志服务器。

R1(config)#logging host 192.168.1.50

步骤 7：配置 IOS IPS 以使用签名类别。

使用 retired true 命令停用全部签名类别（签名版本中的所有签名）。使用 retired false 命令取消停用 IOS_IPS Basic 类别。

R1(config)#ip ips signature-category

R1(config-ips-category)#category all

R1(config-ips-category-action)#retired true

R1(config-ips-category-action)#exit

R1(config-ips-category)#category ios_ips basic

R1(config-ips-category-action)#retired false

R1(config-ips-category-action)#exit

R1(config-ips-category)#exit

Do you want to accept these changes? [confirm]

Applying Category configuration to signatures ...

%IPS-6-ENGINE_BUILDING: atomic-ip - 288 signatures - 6 of 13 engines

%IPS-6-ENGINE_READY: atomic-ip - build time 30 ms - packets for this engine will be scanned

R1(config)#

步骤 8：向接口应用 IPS 规则。

在接口配置模式下使用 ip ips name direction 命令向接口应用 IPS 规则。将 R1 上的 G0/1 接口应用出站规则。启用 IPS 后，部分日志消息将被发送到控制台线路，表明 IPS 引擎已被初始化。

注意：方向 in 表示 IPS 只检查进入该接口的流量。同样地，out 表示 IPS 只检查从该接口传出的流量。

R1(config)#interface g0/1

R1(config-if)#ip ips iosips out

R1(config-if)#

第 2 部分：修改签名

步骤 1：更改签名的事件操作。

取消停用回应请求签名（签名 2004，子签名 ID 为 0），启用它，然后将签名操作更改为报警和丢弃。

R1(config)#ip ips signature-definition

R1(config-sigdef)#signature 2004 0

R1(config-sigdef-sig)#status

R1(config-sigdef-sig-status)#retired false

R1(config-sigdef-sig-status)#enabled true

R1(config-sigdef-sig-status)#exit

R1(config-sigdef-sig)#engine

R1(config-sigdef-sig-engine)#event-action produce-alert

R1(config-sigdef-sig-engine)#event-action deny-packet-inline

R1(config-sigdef-sig-engine)#exit

R1(config-sigdef-sig)#exit

R1(config-sigdef)#exit

Do you want to accept these changes? [confirm]

%IPS-6-ENGINE_BUILDS_STARTED:

%IPS-6-ENGINE_BUILDING: atomic-ip - 303 signatures - 3 of 13 engines

%IPS-6-ENGINE_READY: atomic-ip - build time 480 ms - packets for this engine will be scanned

%IPS-6-ALL_ENGINE_BUILDS_COMPLETE: elapsed time 648 ms

R1(config)#

步骤 2：使用 show 命令验证 IPS。

使用 show ip ips all 命令查看 IPS 配置状态摘要。

向哪些接口应用 iosips 规则，沿什么方向应用该规则？

G0/1 ，出站。

步骤 3：验证 IPS 是否正常工作。

从 PC-C 尝试对 PC-A 执行 ping 操作。ping 操作是否成功？说明原因。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

从 PC-A 尝试对 PC-C 执行 ping 操作。ping 操作是否成功？说明原因。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

步骤 4：查看系统日志消息。

点击 Syslog（系统日志）服务器。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

选择 Services（服务）选项卡。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

在左侧的导航菜单中，选择 SYSLOG（系统日志）以查看该日志文件。

Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)

步骤 5：检查结果。

完成比例应为 100%。点击 Check Results（检查结果）以查看反馈并验证已完成的所需组件。

实验具体步骤：

R1：

R1>en

Password:

R1#conf

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#license boot module c1900 technology-package securityk9

PLEASE READ THE FOLLOWING TERMS CAREFULLY. INSTALLING THE LICENSE OR

LICENSE KEY PROVIDED FOR ANY CISCO PRODUCT FEATURE OR USING SUCH

PRODUCT FEATURE CONSTITUTES YOUR FULL ACCEPTANCE OF THE FOLLOWING

TERMS. YOU MUST NOT PROCEED FURTHER IF YOU ARE NOT WILLING TO BE BOUND

BY ALL THE TERMS SET FORTH HEREIN.

Use of this product feature requires an additional license from Cisco,

together with an additional payment. You may use this product feature

on an evaluation basis, without payment to Cisco, for 60 days. Your use

of the product, including during the 60 day evaluation period, is

subject to the Cisco end user license agreement

http://www.cisco.com/en/US/docs/general/warranty/English/EU1KEN_.html

If you use the product feature beyond the 60 day evaluation period, you

must submit the appropriate payment to Cisco for the license. After the

60 day evaluation period, your use of the product feature will be

governed solely by the Cisco end user license agreement (link above),

together with any supplements relating to such product feature. The

above applies even if the evaluation license is not automatically

terminated and you do not receive any notice of the expiration of the

evaluation period. It is your responsibility to determine when the

evaluation period is complete and you are required to make payment to

Cisco for your use of the product feature beyond the evaluation period.

Your acceptance of this agreement for the software features on one

product shall be deemed your acceptance with respect to all such

software on all Cisco products you purchase which includes the same

software. (The foregoing notwithstanding, you must purchase a license

for each software feature you use past the 60 days evaluation period,

so that if you enable a software feature on 1000 devices, you must

purchase 1000 licenses for use past the 60 day evaluation period.)

Activation of the software command line interface will be evidence of

your acceptance of this agreement.

ACCEPT? [yes/no]: yes

% use 'write' command to make license boot config take effect on next boot

R1(config)#: %IOS_LICENSE_IMAGE_APPLICATION-6-LICENSE_LEVEL: Module name = C1900 Next reboot level = securityk9 and License = securityk9

R1(config)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

R1#write

Building configuration...

[OK]

R1#reload

R1#mkdir ipsdir

Create directory filename [ipsdir]?

Created dir flash:ipsdir

R1#conf

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#ip ips config location flash:ipsdir

R1(config)#ip ips name iosips

R1(config)#ip ips notify log

R1(config)#end

R1#

%SYS-5-CONFIG_I: Configured from console by console

R1#clock set 10:20:00 10 May 2023

R1#

R1#conf

Configuring from terminal, memory, or network [terminal]?

Enter configuration commands, one per line. End with CNTL/Z.

R1(config)#service timestamps log datetime msec

R1(config)#logging host 192.168.1.50

R1(config)#ip ips signature-category

R1(config-ips-category)#category all

R1(config-ips-category-action)#retired true

R1(config-ips-category-action)#exit

R1(config-ips-category)#category ios_ips basic

R1(config-ips-category-action)#retired false

R1(config-ips-category-action)#exit

R1(config-ips-category)#exit

Do you want to accept these changes? [confirm]

R1(config)#interface g0/1

R1(config-if)#ip ips iosips out

R1(config-if)#

R1(config-if)#exit

R1(config)#ip ips signature-definition

R1(config-sigdef)#signature 2004 0

R1(config-sigdef-sig)#status

R1(config-sigdef-sig-status)#retired false

R1(config-sigdef-sig-status)#enabled true

R1(config-sigdef-sig-status)#exit

R1(config-sigdef-sig)#engine

R1(config-sigdef-sig-engine)#event-action produce-alert

R1(config-sigdef-sig-engine)#event-action deny-packet-inline

R1(config-sigdef-sig-engine)#exit

R1(config-sigdef-sig)#exit

R1(config-sigdef)#exit

Do you want to accept these changes? [confirm]

R1(config)#end

R1#wr

Building configuration...

[OK]

R1#

实验脚本：

R1：

en

conf t

license boot module c1900 technology-package securityk9

yes

end

write

reload

enable

mkdir ipsdir

conf t

ip ips config location flash:ipsdir

ip ips name iosips

ip ips notify log

end

clock set 10:20:00 10 May 2023



conf t

service timestamps log datetime msec

logging host 192.168.1.50

ip ips signature-category

category all

retired true

exit

category ios_ips basic

retired false

exit

exit



interface g0/1

ip ips iosips out

exit

ip ips signature-definition

signature 2004 0

status

retired false

enabled true

exit

engine

event-action produce-alert

event-action deny-packet-inline

exit

exit

exit

end

wr

实验链接：https://pan.baidu.com/s/1MQZjgTCbnCLoGRzQ6z_Xow?pwd=5412

提取码：5412

--来自百度网盘超级会员V2的分享文章来源地址https://www.toymoban.com/news/detail-451101.html

到了这里，关于Packet Tracer - 使用 CLI 配置 IOS 入侵防御系统 (IPS)的文章就介绍完了。如果您还想了解更多内容，请在右上角搜索TOY模板网以前的文章或继续浏览下面的相关文章，希望大家以后多多支持TOY模板网！
