PADS如何导圆角和斜角操作方法

这篇具有很好参考价值的文章主要介绍了PADS如何导圆角和斜角操作方法。希望对大家有所帮助。如果存在错误或未考虑完全的地方,请大家不吝赐教,您也可以点击"举报违法"按钮提交疑问。

在PCB设计时,有时候需要对直角板框进行导角或导圆角操作。那具体如何操作呢?

一、导斜角

在PCB界面,按Ctrl+Enter弹出 选项 对话框,在设计选项下,选择→倒角→斜交。然后点击确定,关闭对话框。

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

然后选中板框右击→添加倒角

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

接着跳出下面的对话框,输入倒角半径R,这里输入1,单位mm。点击确定

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

斜角即导好,如下图所示

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

二、导圆角

同样在设计选项卡下,选择→倒角→圆弧

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

然后一样选中板框右击→添加倒角

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

然后跳出下面的对话框,输入倒角半径R,这里输入1,单位mm。点击确定

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

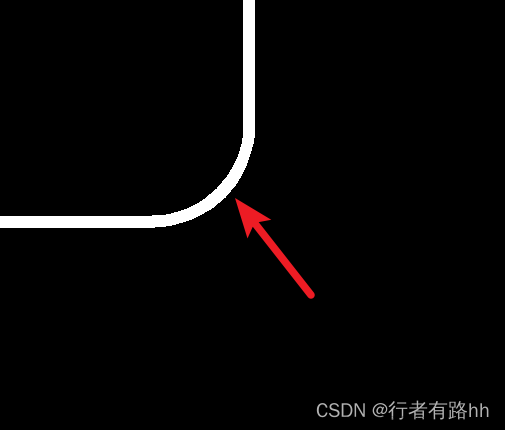

斜角即导好,如下图所示

pads板框如何倒圆角,PADS PCB设计,硬件工程,pcb工艺,fpga开发,Powered by 金山文档

博主专注职场硬件设计,如果文章对你有帮助,请关注,点赞,收藏。成长路上有前行者。博主将会定期或不定期分享PADS,Allegro设计技巧和经验。

The PADS Layout user interface is designed for ease of use and efficiency. PADS Layout is designed to meet the needs of the power user, while keeping the beginner in mind. PADS Layout’s interface and interaction are similar to other Windows ™ applications. You can interact with PADS Layout using the keyboard, menus, toolbars, and shortcut menus.

To change the unit of measure to inches, mils (default setting), or metric units, click Options on the Tools menu. The Design Units settings are on the Global >General page of the Options dialog box. Leave the current setting of Mils.

During the many phases of the PCB process, you may want to select only specific objects. For example, during component placement you may want to limit selections to components and during interactive routing you may want to limit selections to connections or routes.

To accommodate this working preference, there is a Selection Filter. With theSelection Filter, you can specify which design objects are selectable. Items turnedoff in the list can't be selected.

You display attributes in the design as text labels. You can also add additionallabels to accommodate different size and location requirements for referencedesignators. The visibility and position of each label is managed within the Layout Editor.

You can predefine locations for attribute labels by adding placeholder labels in the PCB decal. The placeholders act as the defaults for new labels added or made visible in the Layout Editor.

Position the Name and Type labels in the decal where the text will not be obscured when visible.

1. Select button .

2. With nothing selected, right-click and click Select Text/Drafting.

3. Select each label and to move it press Ctrl+E.

4. Place them in the approximate location shown in the "Creating a PCB Decal"

section at the beginning of the tutorial.

5. Click to complete the moves.文章来源地址https://www.toymoban.com/news/detail-603227.html
