BOM表即物料清单。当原理图设计完成之后，就可以开始整理物料清单准备采购元件了。如何将设计中用到的元件的信息吗进行输出以方便采购呢？这个时候就会用到BOM表了。
1、执行菜单命令“文件”→“报告”，进入“报告”对话框，在“选择输出报告文件”列表中选择“物料清单”选项，然后点击“设置选项”如图1、2所示。
图1 点击报告命令
图2 “报告”界面
2、点击“设置”选项后进入“材料清单设置”界面，如图3所示
图3 “材料清单设置”界面

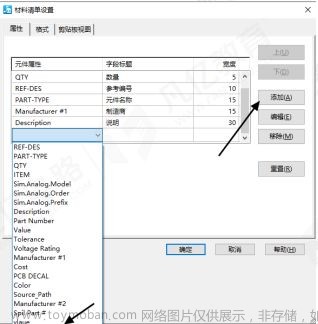

3、默认属性中缺少VALUE值和PCB封装属性，需要我们自己添加。点击添加选项，在属性列添加“VALUE”和“PCB DECAL”（pcb封装），如图4所示，5所示。
图4 添加“VALUE”属性
图5 添加“PCB DECAL”属性
4、在“格式”标签页中，把文件格式改为“MS-Word合并数据格式”，如图6所示。
5、在“剪贴板视图”标签页中，勾选“包含表标准”选项后点击“全选”选项和“复制”选项。如图7所示。然后粘贴到表格中，就完成了BOM表的输出。
图6 更改格式
图7 “剪贴板视图”操作文章来源：https://www.toymoban.com/news/detail-736289.html
声明：本文凡亿教育原创文章，转载请注明来源！
